| Nom De Marque: | ANS |
| Numéro De Modèle: | ANS-RCBO-32A |
| Nombre De Pièces: | 1PC |
| Prix: | USD |
| Détails De L'emballage: | paquet standard d'exportation |
| Conditions De Paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

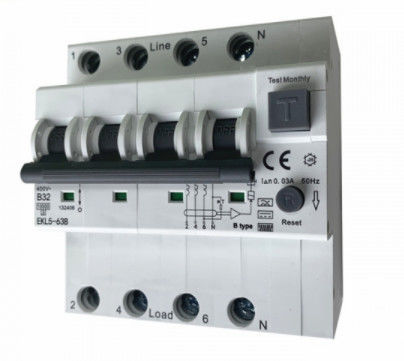

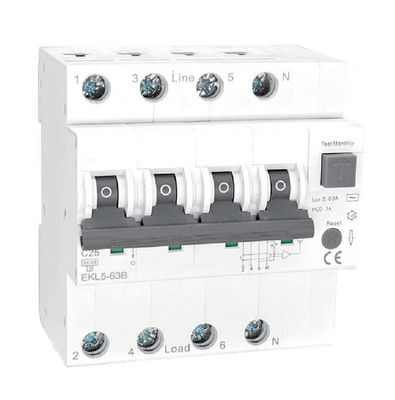

B RCCB avec le type disjoncteur de protection de surintensité des poteaux B32 MCB RCD de B RCBO 4
Données techniques
| Mode | Électronique | ||||||||||||||||||||||||||||||
| Type Courant évalué dedans |
B16,20,25,32,40,50,63A | ||||||||||||||||||||||||||||||
| Polonais | 2P (1P+N), 4P (3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| Tension évaluée Ue Tension Ui d'isolation |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Fréquence évaluée | 50/60Hz | ||||||||||||||||||||||||||||||
| Courant résiduel évalué de fonctionnement (dedans△) | 30,100,300mA | ||||||||||||||||||||||||||||||
| Cassez le temps dessous dedans△ | ≤0.1s (type <0.5s de S) | ||||||||||||||||||||||||||||||
| Capacité de rupture évaluée | 6,000A | ||||||||||||||||||||||||||||||
| Énergie limitant la classe | 3 | ||||||||||||||||||||||||||||||
| Tension de tenue aux chocs évaluée (1.5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| Tension diélectrique d'essai à l'Ind. Freq. pour 1min | 2kV | ||||||||||||||||||||||||||||||
| Degré de pollution | 2 | ||||||||||||||||||||||||||||||
| Caractéristique thermomagnétique de libération | B, C | ||||||||||||||||||||||||||||||
Application
Caractéristiques mécaniques
| La vie électrique | 4 000 cycles | ||||||||||||||||||||||||||||||
| La vie mécanique Indicateur de position de contact |
10 000 cycles Oui |
||||||||||||||||||||||||||||||
| Degré de protection | IP20 | ||||||||||||||||||||||||||||||
| Mettez en référence la température pour l'établissement de l'élément thermique | 30℃ | ||||||||||||||||||||||||||||||
| Température ambiante (avec average≤35℃ quotidien) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| Température de stockage | -25℃~+70℃ | ||||||||||||||||||||||||||||||
Installation
| Type de connexion terminale Dessus/bas terminaux de taille pour le câble |
Câblez/barre omnibus Pin de type de busbar/U-type 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Dessus/bas terminaux de taille pour la barre omnibus | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Serrage du couple | 2.5Nm 22In-lbs | ||||||||||||||||||||||||||||||
| Support | Sur le rail EN60715 (35mm) DIN à l'aide du dispositif rapide d'agrafe | ||||||||||||||||||||||||||||||
| Connexion | À partir du dessus | ||||||||||||||||||||||||||||||
| Contact auxiliaire | EKM1-OF | ||||||||||||||||||||||||||||||
| Contact d'alarme Libération de shunt |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| Angle traînant 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Certification : TUV
|
|
